| محل منبع: | چین |
|---|---|
| نام تجاری: | QFMH |
| شماره مدل: | SK30,SK40,SK50 |
| مقدار حداقل تعداد سفارش: | 10PCS |
| قیمت: | USD 10/PCS |
| جزئیات بسته بندی: | جعبه پلاستیکی |
| زمان تحویل: | 5 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 1000 عدد در ماه |
| درخواست: | ماشینکاری | برند: | SK |
|---|---|---|---|
| پوشش: | قلع | رنگ: | نقره |
| خنک کننده از طریق: | آره | حرارت درمانی: | آره |
| مواد: | 20CrMnTi | نوع بسته بندی: | جعبه |
| نام محصول: | نگهدارنده ابزار SK | پایان سطح: | جلا داده شده |
| تحمل: | دقت بالا | استفاده: | ماشین تراش |
| اندازه: | B16 | وزن: | 0.9 |
| برجسته: | SK دریل چاک آربور,CNC تورن دریل چک آربور,SK ابزار چسبندگی CNC,CNC Lathe Drill Chuck Arbor,SK CNC Clamping Tools |
||

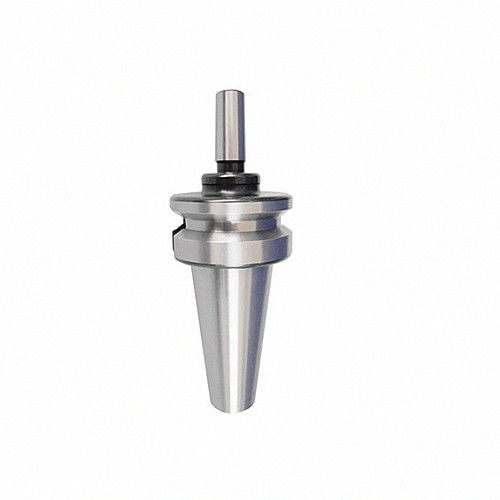

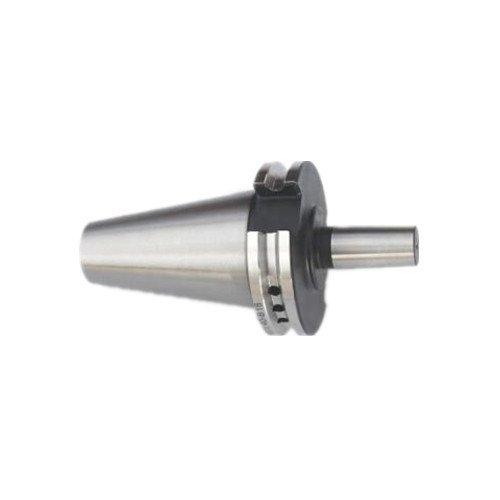

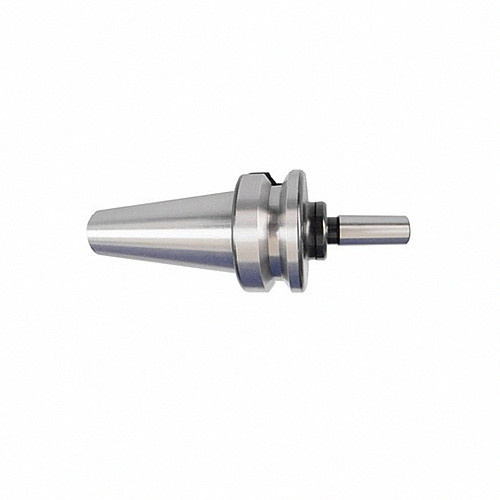

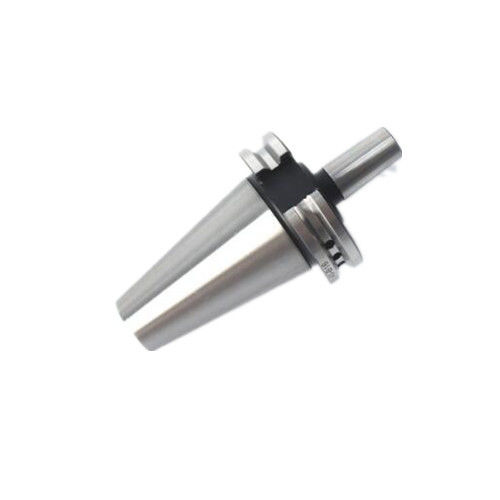

SK دریل چک آربور برای CNC تورن و آسیاب، ماشین آلات CNC ابزار کلیمپ
SK40 دریل چک آربور، هر دارنده ابزار می تواند توسط انواع ماژول های سریالی شده جمع آوری شود.طرح های مختلف مونتاژ را می توان برای به دست آوردن مجموعه های مختلف ساق ابزار اتخاذ کرد، بنابراین بهبود سازگاری و بهره برداری از شاخه ابزار.SK شاخه سوراخ Chuck ماشین حفاری Arbors،برچ متصل به طور عمده برای حفاری و آسیاب ماشین مورد استفاده در چک حفاری استفاده می شود،معمولا برای چرخ دار استفاده می شود، ماشین فریزینگ، ماشین مرکز ماشینکاری و غیره. سوراخ Arbor میله اتصال با استفاده از ساختاری آلیاژ فولاد، سختی به 58-62 درجه رسید، سرعت تا 12000 rpm.
ساختار دارنده ابزار دستگاه ابزار CNC را می توان به دو نوع تقسیم کرد: حالت یکپارچه و حالت ماژولار.بخش کاری ابزار قفل کننده دارنده ابزار یکپارچه با دسته مورد استفاده برای تثبیت و موقعیت در ابزار ماشین ادغام شده است. این نوع دارنده ابزار دارای سازگاری ضعیف برای تبدیل قطعات و قطعات ماشین آلات است.کاربران باید مشخصات مختلف دارنده ابزار را ذخیره کنند.سیستم ابزار برش ماژولار یک سیستم ابزار برش پیشرفته است.
مشخصات SK Drill Chuck Arbor
1.SK سوراخ چک آربر مواد:20CrMnTi
2.SK دریل چاک آربور سخت:HRC58-62
3.تخلیه کمتر از 0.005mm است
4.SK حفاری Chuck Arbor نگهدارنده ابزار تنظیم پوشش BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
5.سه نوع خنک کننده A:بدون منبع خنک کننده AD: منبع خنک کننده مرکزی AD/B: منبع خنک کننده مرکزی و با مایع خنک کننده داخلی از طریق طوق
6.SK سوراخ Chuck Arbor نگهدارنده ابزار متعادل در دسترس G6.3=12000rpm G2.5=20000rpm
7استفاده:برای چسباندن ابزارها با شاخه و نخ مخروطی مورس مطابق با DIN 228-1 شکل A.
| مدل | L | D | d1 | d2 | T |
| SK30-B12-40 | 106.3 | 50 | 12.065 | 45 | M12*1.75P |
| SK30-B16-40 | 111.8 | 15.733 | |||
| SK30-JT6-40 | 111.8 | 17.17 | |||
| SK40-B12-40 | 126.9 | 63.55 | 12.065 | 50 | M16*2.0P |
| SK40-B16-40 | 132.4 | 15.733 | |||
| SK40-B18-40 | 140.4 | 17.78 | |||
| SK40-JT6-40 | 132.4 | 17.17 | |||
| SK50-B12-40 | 160.25 | 97.5 | 12.065 | 80 | M24*3.0P |
| SK50-B16-40 | 165.75 | 15.733 | |||
| SK50-B18-40 | 173.75 | 17.78 | |||
| SK50-JT6-40 | 165.75 | 17.17 |

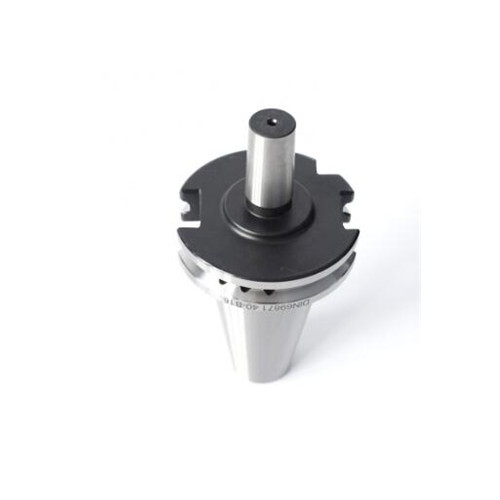

DIN69871 سوراخ Chuck Arbors 40-B16 20CrMnTi ، سیستم ابزار برش ماژولار یک سیستم ابزار برش پیشرفته است. هر دسته ابزار می تواند با انواع ماژول های سریالی شده جمع آوری شود.برای قطعات مختلف و ماشین آلات ابزار، طرح های مختلف مونتاژ را می توان برای به دست آوردن مجموعه های مختلف ساق ابزار، بنابراین بهبود سازگاری و استفاده از ساق ابزار اتخاذ کرد.
بخش کاری ابزار قفل کننده دارنده ابزار یکپارچه با دسته مورد استفاده برای تثبیت و قرار دادن در دستگاه ابزار یکپارچه شده است.این نوع نگهدارنده ابزار دارای سازگاری ضعیف برای تبدیل ماشین آلات و قطعات استبرای انطباق با تبدیل قطعات و ماشین آلات، کاربران باید مشخصات مختلف دارنده ابزار را ذخیره کنند، بنابراین میزان استفاده از دارنده ابزار کم است.
