درخواست: | دستگاه CNC | رنگ: | نقره |
---|---|---|---|
ارتفاع: | 20 میلی متر | طول: | 100 میلی متر |
مواد: | 20CrMnTi | بسته بندی: | کارتن |
نام محصول: | نگهدارنده ابزار CATE | شکل: | سیلندر |
اندازه: | CATE40-ER25 | درمان سطحی: | جلا دادن |
تحمل: | 0.01 میلی متر | وزن: | 1.7 کیلوگرم |
برجسته: | CATE40-ER25-100,نگهدارنده ابزار CATE Er25,Er25 Collet Chuck 0.5 میلی متر,CATE Tool Holder Er25,Er25 Collet Chuck 0.5mm |

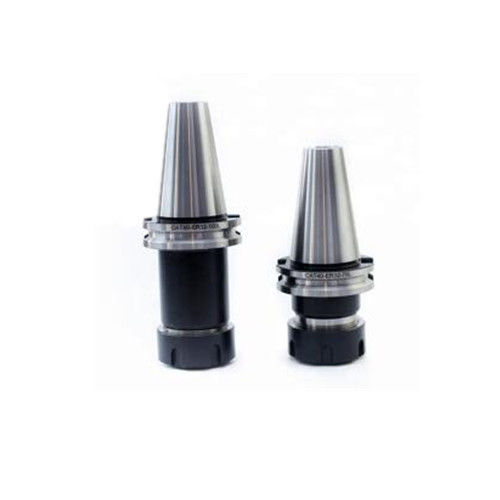

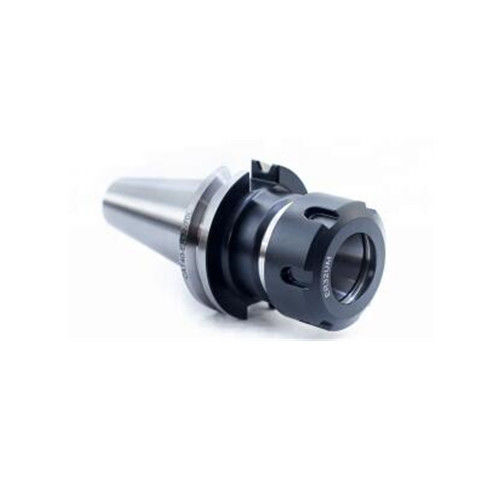

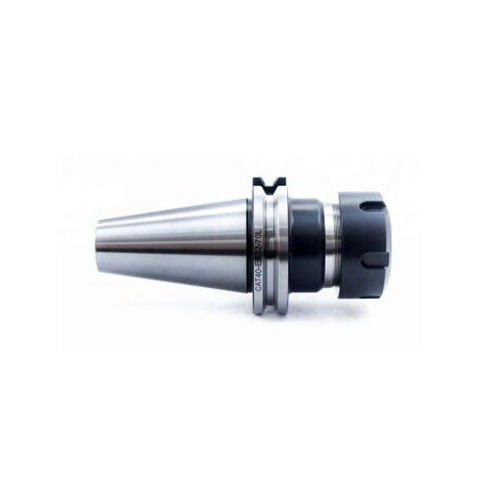

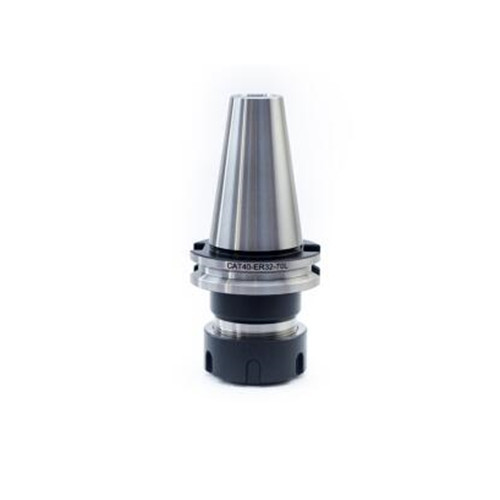

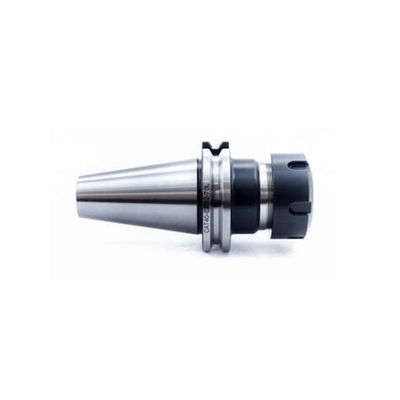

CATEE40-ER25-100 نگهدارنده ابزار، 42mm D، 0.5-16mm Clamping Range
نگهدارنده ابزار CATEE40 یک نوع نگهدارنده ابزار است که در ماشین های آسیاب استفاده می شود.که معمولاً در عملیات آسیاب برای نگه داشتن ابزار برش مانند آسیاب های پایینی استفاده می شود، دریل ها و ریمرها.
نام CATEE40 به نوع کانر مورد استفاده در حامل ابزار اشاره دارد. CATEE40 یک اندازه کانر محبوب است که در ماشین های فریز استفاده می شود و به خاطر سفتی و دقت بالا شناخته می شود.آن را فراهم می کند یک اتصال امن بین نگهدارنده ابزار و پیچ ماشین آسیاب.

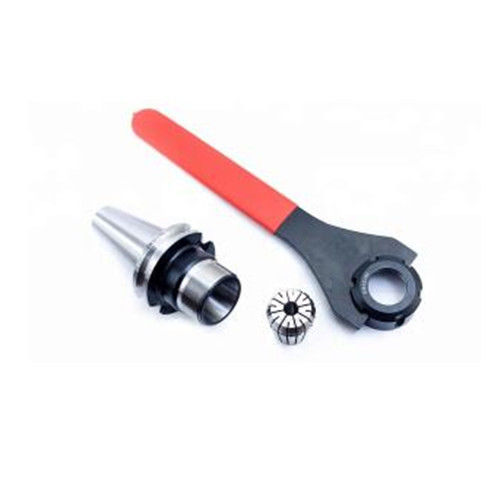

نگهدارنده ابزار ER collet chuck CATEE40 به طور معمول شامل یک بدن استوانه ای با یک ساقه مخروطی است که در اسپندل ماشین آسیاب قرار می گیرد.آن را یک بخش threaded در پایان که در آن collet ER وارد شده و با استفاده از یک مغز collet امن استمغز کالر برای گرفتن ابزار برش و نگه داشتن آن به طور ایمن در محل در طول عملیات ماشینکاری محکم می شود.
دارنده ابزار ER collet chuck CATEE40 به دلیل انعطاف پذیری خود شناخته شده است، زیرا می توانند طیف گسترده ای از ابزارهای برش با اندازه های مختلف ساقه را در خود جای دهند.آنها فراهم می کند تمرکز ابزار عالی و قدرت گرفتن، اطمینان از عملیات دقیق و کارآمد ماشینکاری.
مدل | D | D1 | دامنه قفل کردن |
CATEE40-ER16-70 | 28 | 44.45 | 0.5-10 |
CATEE40-ER16-100 | 28 | 44.45 | 0.5-10 |
CATEE40-ER20-70 | 35 | 44.45 | 0.5 تا 13 |
CATEE40-ER20-100 | 35 | 44.45 | 0.5 تا 13 |
CATEE40-ER25-70 | 42 | 44.45 | 0.5 تا 16 |
CATEE40-ER25-100 | 42 | 44.45 | 0.5 تا 16 |
CATEE40-ER25-150 | 42 | 44.45 | 0.5 تا 16 |
CATEE40-ER32-70 | 50 | 44.45 | 1 تا 20 |
CATEE40-ER32-100 | 50 | 44.45 | 1 تا 20 |
CATEE40-ER32-120 | 50 | 44.45 | 1 تا 20 |
CATEE40-ER32-150 | 50 | 44.45 | 1 تا 20 |
CATEE40-ER40-100 | 63 | 44.45 | ۲- ۲۶ |
CATEE40-ER40-120 | 63 | 44.45 | ۲- ۲۶ |
CATEE50-ER16-80 | 28 | 69.85 | 0.5-10 |
CATEE50-ER20-80 | 35 | 69.85 | 0.5 تا 13 |
CATEE50-ER20-90 | 35 | 69.85 | 0.5 تا 13 |
CATEE50-ER20-105 | 35 | 69.85 | 0.5 تا 13 |
CATEE50-ER20-150 | 35 | 69.85 | 0.5 تا 13 |
CATEE50-ER25-80 | 42 | 69.85 | 0.5 تا 16 |
CATEE50-ER25-105 | 42 | 69.85 | 0.5 تا 16 |
CATEE50-ER25-135 | 42 | 69.85 | 0.5 تا 16 |
CATEE50-ER32-80 | 50 | 69.85 | 1 تا 20 |
CATEE50-ER32-100 | 50 | 69.85 | 1 تا 20 |
CATEE50-ER32-120 | 50 | 69.85 | 1 تا 20 |
CATEE50-ER40-80 | 63 | 69.85 | ۲- ۲۶ |
CATEE50-ER40-100 | 63 | 69.85 | ۲- ۲۶ |
CATEE50-ER40-120 | 63 | 69.85 | ۲- ۲۶ |
قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعاتدستگاه برش دیسک عمودی، مجموعه ای از انواع دستگاه های فرش، دستگاه های فرش صورت، دستگاه های فرش صورت، دستگاه های فرش صورت سه.
CATEE ER Collet Chuck دارنده ابزار CNC
1.CATEE ER مواد کالسچ: فولاد سخت شده، سیاه و دقیق
2.CATEE ER Collet Chuck اندازه: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER Collet Chuck دقت: 0.005mm
4.CATEE ER Collet Chuck سختی: 52-58HRC
5سطح: درمان حرارتی، شن و ماسه
6استاندارد: BT MAS403، DIN69871، DIN2080، ANSIB5.5
7.تذليل كننده: AT3
8.CATEE ER Collet Chuck Coolant نوع AD، B، AD+B
9تعادل پویا می تواند انجام شود G6.3/12000rpm، G2.5/25000rpm
