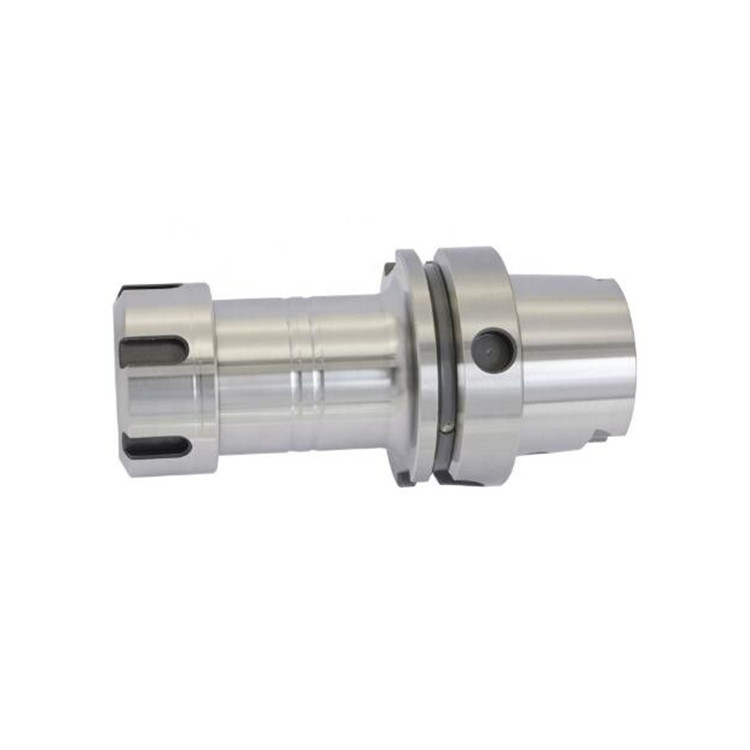

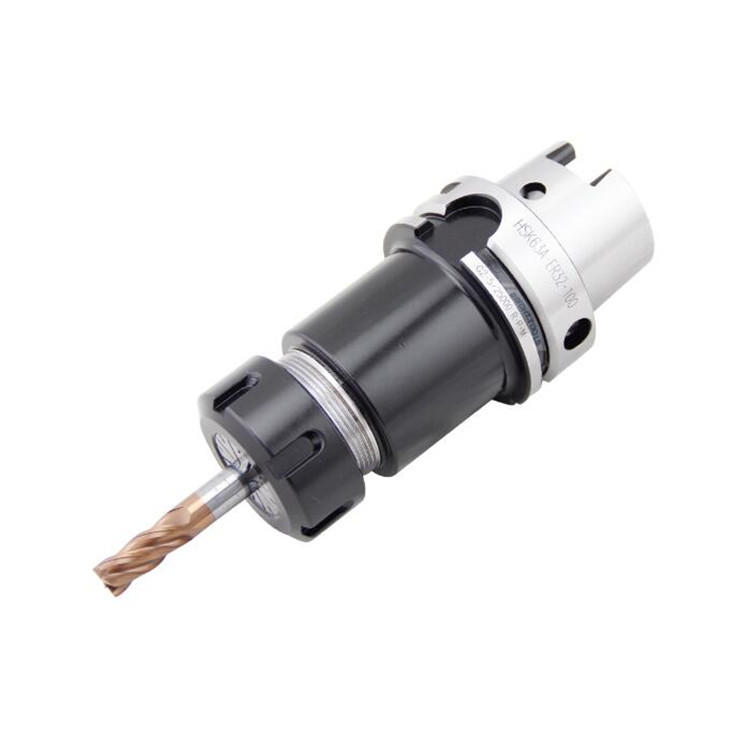

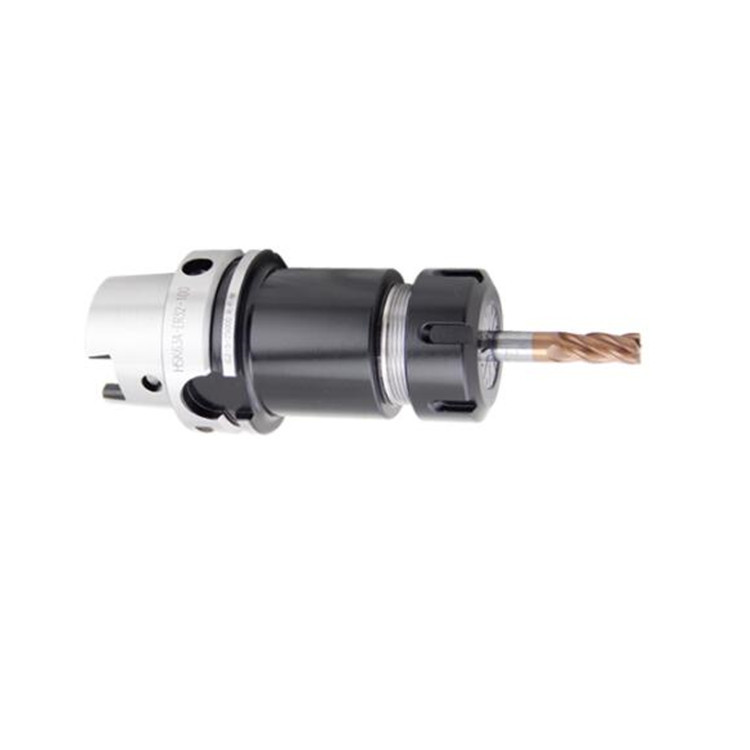

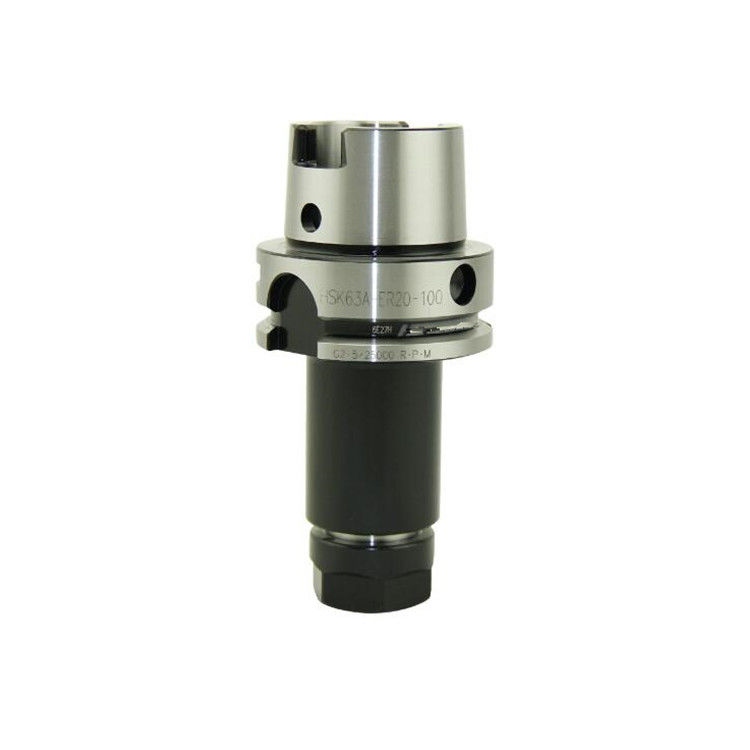

ER Collet Chuck HSK دارنده ابزار برای حفاری آسیاب پیچ و خم کردن

HSK ER Collet Chuck برای حفاری، فریز کردن، پیچاندن و ضربه زدن

مشخصات دارنده ابزار

دقيق HSK ER Collet CHUCK دارنده ابزار CNC، حالت منحصر به فرد دو لایه ای موقعیت گرفتگی طراحی شده است، پایان جلو و عقب پایان رشته اضافه شده است،سفتی دستگیره 30 درصد افزایش می یابد.، چاقوی ضد ارتعاش دارای اثر ضد گرد و غبار عالی است. می تواند برای حفاری، آسیاب، پیچ و خم کردن، ضربه زدن و سایر پردازش ها، با قابلیت عملی قوی و عملکرد هزینه بالا استفاده شود.لطفا به طور جداگانه برای سفارشی سازی قطعات غیر استاندارد مشورت کنید.

Hsk Collet چک ابزار و دستگیره تطابق
توجه باید به تطبیق دارنده ابزار و ابزار پرداخت شود، به ویژه در هنگام انتخاب دارنده ابزار ضربه، توجه باید به اندازه سر مربع درایو ضربه پرداخت شود.انتخاب یک لبه کشنده بر روی ماشین آلات NC می تواند از خراش قطعه کار در طول برداشت ابزار جلوگیری کند، اما باید توجه به جهت موقعیت نوک ابزار نسبت به کلید در دستشویی ابزار پرداخت شود: برخی از ماشین آلات ابزار نیاز به جهت گیری مشابه کلید دارند،در حالی که برخی از ابزار ماشین نیاز به جهت گیری از keyway عمودی به جهت گیری از keyway.

Hsk Er Collet چک انتخاب از بهره وری بالا و نگهدارنده ابزار ترکیبی
برای بهبود کارایی پردازش، باید تا جایی که ممکن است، دستگاه های برش و نگهدارنده ابزار با کارایی بالا انتخاب شوند.نگهدارنده ابزار سوراخ دو لبه می تواند برای حفاری خشن استفاده شود، که نه تنها می تواند کارایی پردازش را بهبود بخشد، بلکه همچنین به کاهش لرزش برش کمک می کند.اما همچنین کلیمپ ابزار سوراخ-حامل از طریق میله اتصالبرای دسته های بزرگ و قطعات معمول پیچیده، ابزار برش کامپوزیت باید تا جایی که ممکن است انتخاب شود.,استفاده از ابزار برش کامپوزیت در مراکز ماشینکاری می تواند چندین فرآیند را به یک فرآیند ترکیب کند و با یک ابزار تکمیل شود.که باعث کاهش زمان پردازش و تعداد تغییرات ابزار می شودبرای برخی از قطعات خاص، طراحی ویژه از حامل ابزار کامپوزیت نیز می تواند در نظر گرفته شود.

مقدمه به دارنده ابزار HSK:
1. تماس دو طرفه سطح انتهای فلنج و قسمت مخروط کوتاه دستگیره چاقو می تواند در همان زمان با اسپندل مکانیکی تماس داشته باشد و آن را قفل کند تا سفتی بالا را تضمین کند.

2. موقعیت صورت آخر در جهت پیچ و بدن مهره ای در جهت دیافراگم اطمینان از دقت تکرار بالا از تنظیم دستگیره ابزارکه برای ماشینکاری با دقت بالا مناسب است.

3. بخش شاخه مخروطی سبک و مناسب برای تغییر ابزار خودکار است.

4در طول چرخش با سرعت بالا، مخروط شکل کنترل مرکزی از گسترش گره اصلی پیروی می کند، که می تواند دقت بالایی را حفظ کند.

5. پشتیبانی از برنامه های خنک کننده با فشار بالا

6بعد از درمان حرارتی دستگیره مخروطی HSK، برش سخت شانه داخلی دستگیره مخروطی تضمین می کند: (1) کشاندن و قفل کردن تمرکز کامل شانه (استانداردی DIN 0.04) ؛(2) دقت بسیار عالی3) نیروی قفل اسپندلی عالی (4) سفتی شعاعی عالی

7پس از درمان حرارتی دستگیره مخروطی HSK، برش سخت سطح تماس بین دستگیره مخروطی و شاخه اصلی تضمین می کند: (1) ایمنی تغییر ابزار؛(2) طول عمر پنجه را افزایش دهید.

8. تمام دستگیره های ابزار به طور دقیق به طور پویا به g2.5 25000rpm متعادل شده اند تا اطمینان حاصل شود: (1) کار سریع و پایدار اسپند ماشین ابزار؛ (2) طول عمر چرخه زندگی اسپند؛ (3) بهبود عمر ابزار؛(4) کیفیت بالاتر پردازش سطح.
