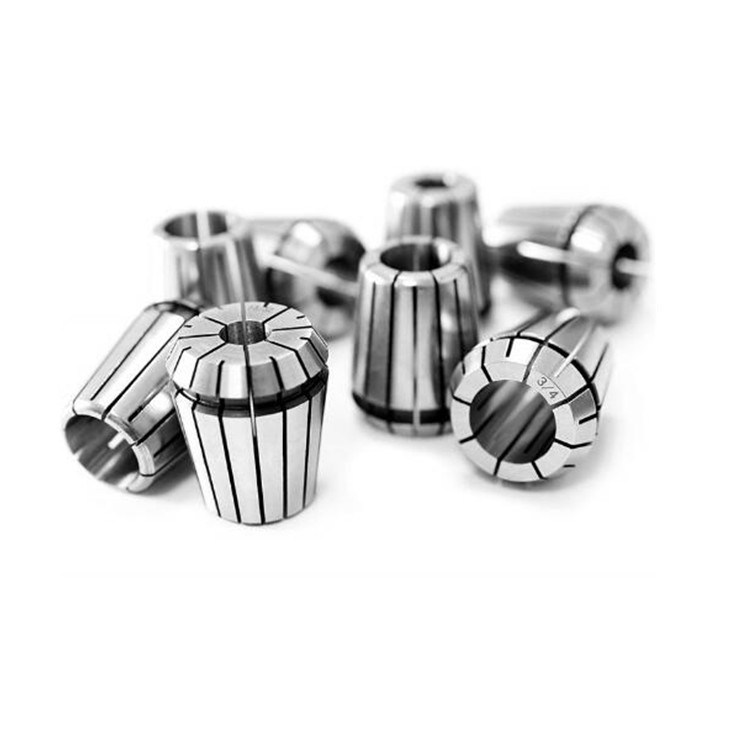

ER32 1/2 "التر پریسونی ER Collet برای ماشین آلات فرش CNC دقت 0.005mm

ER32 1/2 "التر پریسونی ER Collet برای ماشین آلات فرش CNC دقت 0.005mm

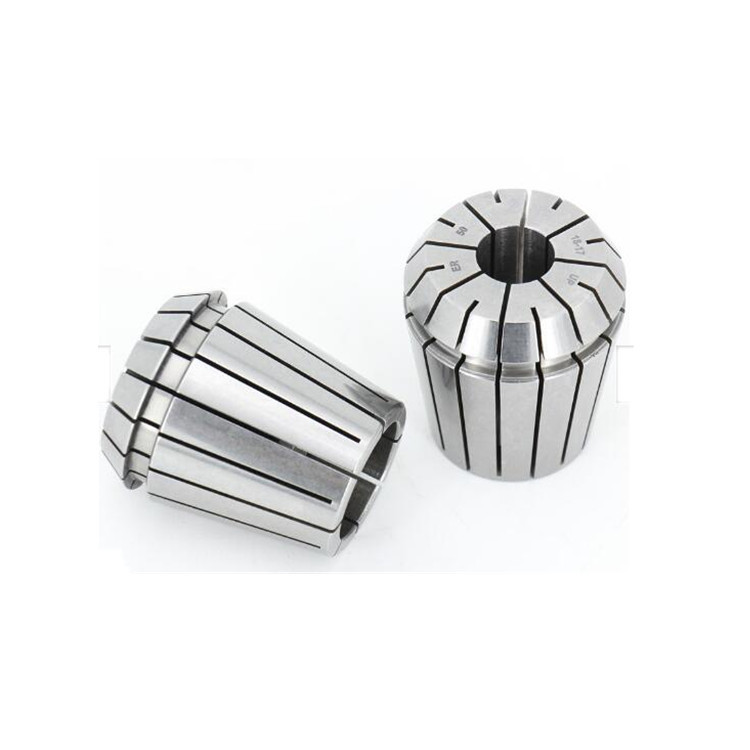

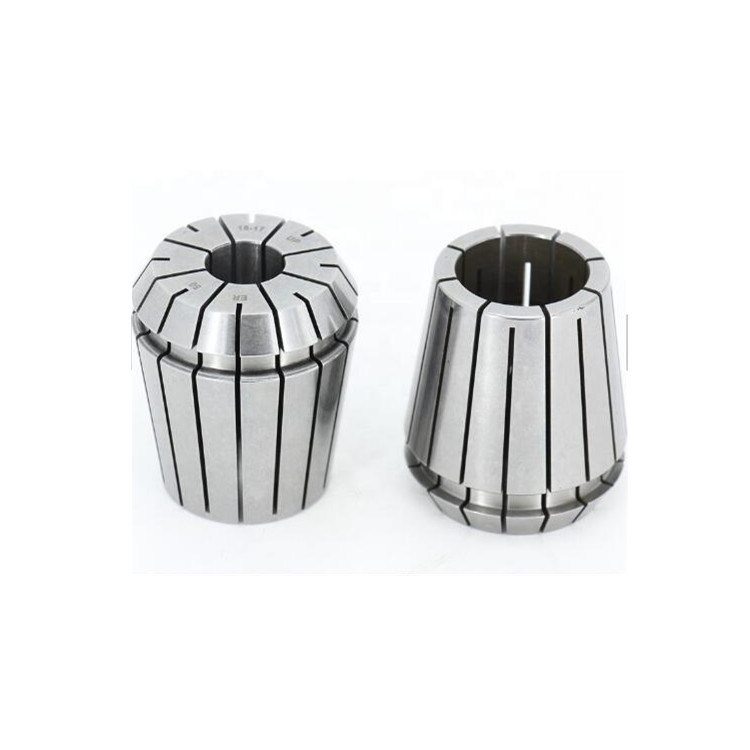

ER32 1/2" Ultra Precision ER Collet یک کالت با کیفیت بالا است که برای استفاده با چک های کالت ER32 طراحی شده است. این کالت به طور خاص برای نگه داشتن ابزارهای ساق 1/2 اینچی به طور ایمن و دقیق طراحی شده است.

این کلاه از فولاد با کیفیت بالا ساخته شده است و برای اطمینان از دقت و دوام یک فرآیند تولید دقیق را تجربه می کند.این طراحی منحصر به فرد است که حداکثر قدرت گرفتن را در حالی که به حداقل رساندن جریان فراهم می کنداین باعث می شود که آن را برای برنامه های کاربردی ماشینکاری با دقت بالا که دقت بسیار مهم است، ایده آل کند.

ER32 1/2" Ultra Precision ER Collet با طیف گسترده ای از ابزارها، از جمله حفاری، آسیاب های پایینی، ریمرها و شیرها سازگار است.و سایر مراکز ماشینکاری.

به طور کلی، ER32 1/2 "Ultra Precision ER Collet یک دارنده ابزار قابل اعتماد و دقیق است که برای کاربردهای مختلف ماشینکاری مناسب است.

ER32کلاتو ER-UP:

1مواد: 65Mn
2.سختی: 46-50HRC
3استاندارد: DIN 6499b
4دقت: 0.005mm

ER32 1/2" COLLET کارسازی

درمان کریوجنیک
1-185 °C درمان کریوجنیک بسیار طولانی، تبدیل تقریبا تمام استنایت باقی مانده به مارتنسیت؛
2. ذرات نانو مقیاس کربيد بارور شده سختي و سختي را افزایش مي دهند
3. فشار باقیمانده را کاهش دهید
4بهبود قابل ملاحظه ای در مقاومت به لباس

پردازش به موقع

ER32 1/2" COLLET مراحل نصب
مونتاژ کولت
اورژانس کالتخروجی از کلاچ را در حلقه ی عجیب و غریب از مغز قفل در علامت روی پای مغز وارد کنید. کلچ ER را در جهت تیر فشار دهید تا به جای خود قرار گیرد.مغز پیچ دار با کلاه بر روی دارنده ابزارما توصیه می کنیم که مغز را با یک کلید چرخش محکم کنید.
از هم جدا کنين
بعد از اینکه مغز از نگهدارنده ابزار جدا شد،فشار بر روی صورت ER Collet در حالی که به طور همزمان فشار جانبی بر روی پشت Collet مقابل علامت تا آن را از مغز clamping جدا.

مقدمه ای از چوک بهار دقیق ER-UP:

1چوک بهار با دقت بالا مزایای استانداردهای DIN6499 / ISO15488A و B را ترکیب می کند. این نوع چوک بهار عمدتاً در برش با سرعت بالا که نیاز به خطای جریان شعاعی خوب دارد استفاده می شود.جریان شعاعی خوب می تواند طول عمر ابزار برش را افزایش دهد.

2.در کل محدوده قفل کردن، T.I.R (خطای جریان شعاعی) ≤ 8 μ M

3.قطر کلیمپ از 1mm تا 36mm

4. محدوده قفل معادل یک چک بهار استاندارد است

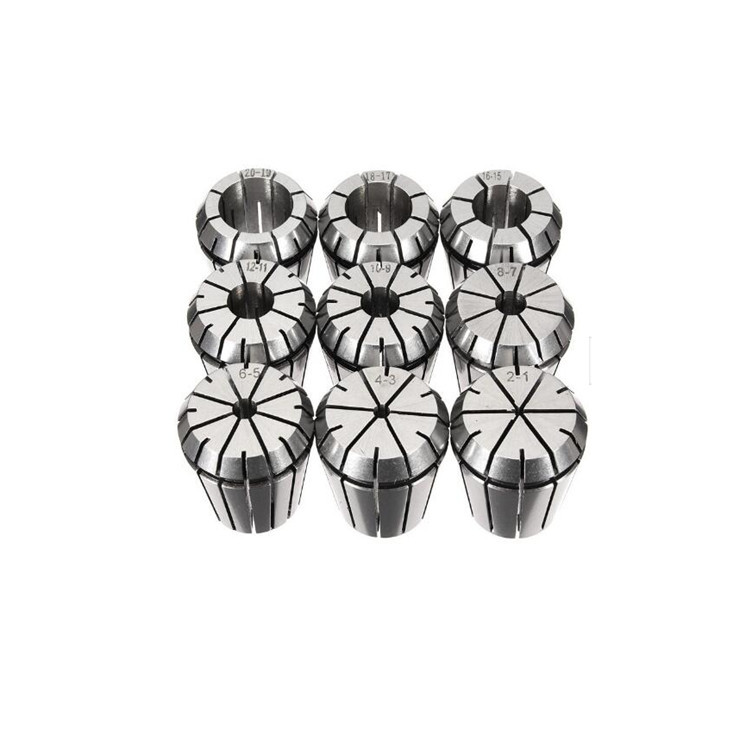

مقدمه به مشخصات چوک بهار دقیق ER-UP:

ER8- محدوده فشرده سازی چک با دقت بالا: Φ 1. 1.5دو، دو5سه، سه.5چهار، چهار5، 5

ER11- محدوده فشرده سازی چک با دقت بالا: Φ 1. 1.5دو، دو5سه، سه.5چهار، چهار5پنج، پنج5، شش، شش5، 7

ER16- محدوده فشرده سازی چک با دقت بالا: Φ 1. 1.5دو، دو5سه، سه.5چهار، چهار5پنج، پنج5، شش، شش5،7،75، 8، 85، 9، 95، 10

ER20- محدوده فشرده سازی چک با دقت بالا: Φ 1. 1.5دو، دو5سه، سه.5چهار، چهار5پنج، پنج5، شش، شش5،7،75، 8، 85، 9، 95، 10، 105، 11، 115، 12 ، 125، 13

ER25- محدوده فشرده سازی چک با دقت بالا: Φ 1. 1.5دو، دو5سه، سه.5چهار، چهار5پنج، پنج5، شش، شش5،7،75، 8، 85، 9، 95، 10، 105، 11، 115، 12 ، 125،13،135، 14 ، 145، 15 ، 155، 16 ، 165، 17

ER32-UP محدوده فشرده سازی چک با دقت بالا: Φ 2.5سه، سه.5چهار، چهار5پنج، پنج5، شش، شش5،7،75، 8، 85، 9، 95، 10، 105، 11، 115، 12 ، 125،13،135، 14 ، 145، 15 ، 155، 16 ، 165، 17 ، 175، 18 ، 185، 19، 195، 20، 21، 22

ER40-UP محدوده فشرده سازی چک با دقت بالا: Φ 3. 3.5چهار، چهار5پنج، پنج5، شش، شش5،7،75، 8، 85، 9، 95، 10، 105، 11، 115، 12 ، 125،13،135، 14 ، 145، 15 ، 155، 16 ، 165، 17 ، 175، 18 ، 185، 19، 195، 20، 21، 22، 225، 23 ، 235، 24، 245،25،255، 2627.28.29.30

ER50- محدوده فشرده سازی چک با دقت بالا: Φ 6.8.10، 12، 14، 16، 18، 18، 20، 22، 24، 25، 26، 26، 28، 30، 30، 32، 34، 36
